Torque parafuso motor N20
Iniciado há 1 dia por BM Walker em Geral, Dicas e Tutoriais
Tabela de torque dos parafusos dos mancais ao bloco do motor N20
Corpo
Segue tabela de toque dos parafusos do motor N20 e apertr conforme a sequencia abaixo. Para esse procedimento é obrigatório utilizar parafusos NOVOS.
1) apertar os parafusos de 1 a 10 com 5Nm (0,51kgfm)
2) apertar os parafusos de 1 a 10 com 20Nm (2,04kgfm)
3) apertar os parafusos de 1 a 10 com 90°
4) apertar os parafusos de 1 a 10 com 90° (repetir)
5) apertar os parafusos de 11 a 30 com 5Nm (0,51kgfm)
6) apertar os parafusos de 11 a 30 com 22Nm (2,24kgfm)
7) reapertar os parafusos de 11 a 30 com 22Nm (2,24kgfm)

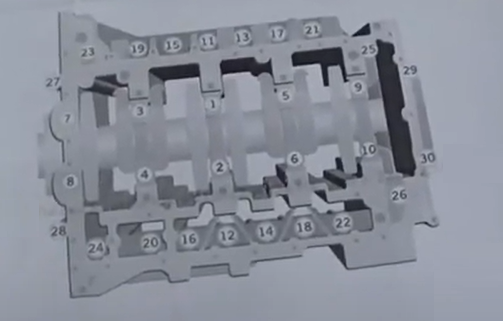

Segue foto ilustrada com a sequencia dos parafusos que devem ser apertados:
-
